VTD – Ứng dụng phiên bản 2.2.1

24/02/2022 Administrator

Mục lục

  • 1 Giới thiệu VTD
  • 2 Điều kiện sử dụng
  • 3 Bảng giá ứng dụng
  • 4 Tải về ứng dụng

Ứng dụng Thoát nước VTD – hỗ trợ tính toán thuỷ lực, vẽ bình đồ, trắc dọc thoát nước mưa, thoát nước thải trên nền tảng Excel và AutoCAD. Ứng dụng được viết ra nhằm tạo ra một công cụ mới trong lĩnh vực thiết kế thoát nước, đóng góp thêm một lựa chọn cho cộng đồng các kỹ sư để thiết kế thoát nước trong nước.
Ứng dụng sử dụng giao diện trực quan với bảng tính thủy lực thoát nước trên nền Excel, sau khi tính toán và kiểm tra các thông số sẽ vẽ trắc dọc, bình đồ trên nền AutoCAD, cho người dùng kiểm tra được tổng quan hồ sơ thiết kế.

Giới thiệu VTD

  • Ứng dụng tính toán và kiểm tra thủy lực mạng lưới thoát nước theo TCXDVN 7957:2008
  • Sử dụng tính toán cho mạng lưới thoát nước mưa và thoát nước thải.
  • Giao diện trực quan với người sử dụng
  • Tự động hóa thao tác & tính toán trong công tác thiết kế, tự động tính toán đường kính cống, cao độ … giúp rút ngắn được nhiều thời gian.
  • Thuận tiện cho công tác thiết kế giai đoạn quy hoạch và thiết kế kỹ thuật thi công. Với giai đoạn thiết kế càng chi tiết (TKCS và TKBVTC), ứng dụng hỗ trợ kiểm tra khả năng thực tế thi công của hồ sơ
  • Hỗ trợ nhiều tiện ích giúp người thiết kế tiết kiệm được thời gian.
  • Vẽ trắc dọc và bình đồ mạng lưới thoát nước theo bảng tính Excel đã được hiệu chỉnh
  • Cơ động thay đổi trong việc thể hiện đầu trắc dọc & các thông số trắc dọc theo nhu cầu người dùng

Điều kiện sử dụng

  • Hệ điều hành Microsoft Windows 7 trở lên.
  • Microsoft Office 2007 trở lên
  • AutoCAD 2007 hoặc 2008
  • Máy tính đã có cài đặt NET Framework 3.5 (Nếu đã cài đặt AutoCAD thì đảm bảo bạn đã có NET Framework trên máy tính)
  • Chế độ thập phân của Excel là dấu chấm, dấu phân cách phần nghìn là dấu phẩy. Xem chi tiết https://vtdvn.com/faq-storm

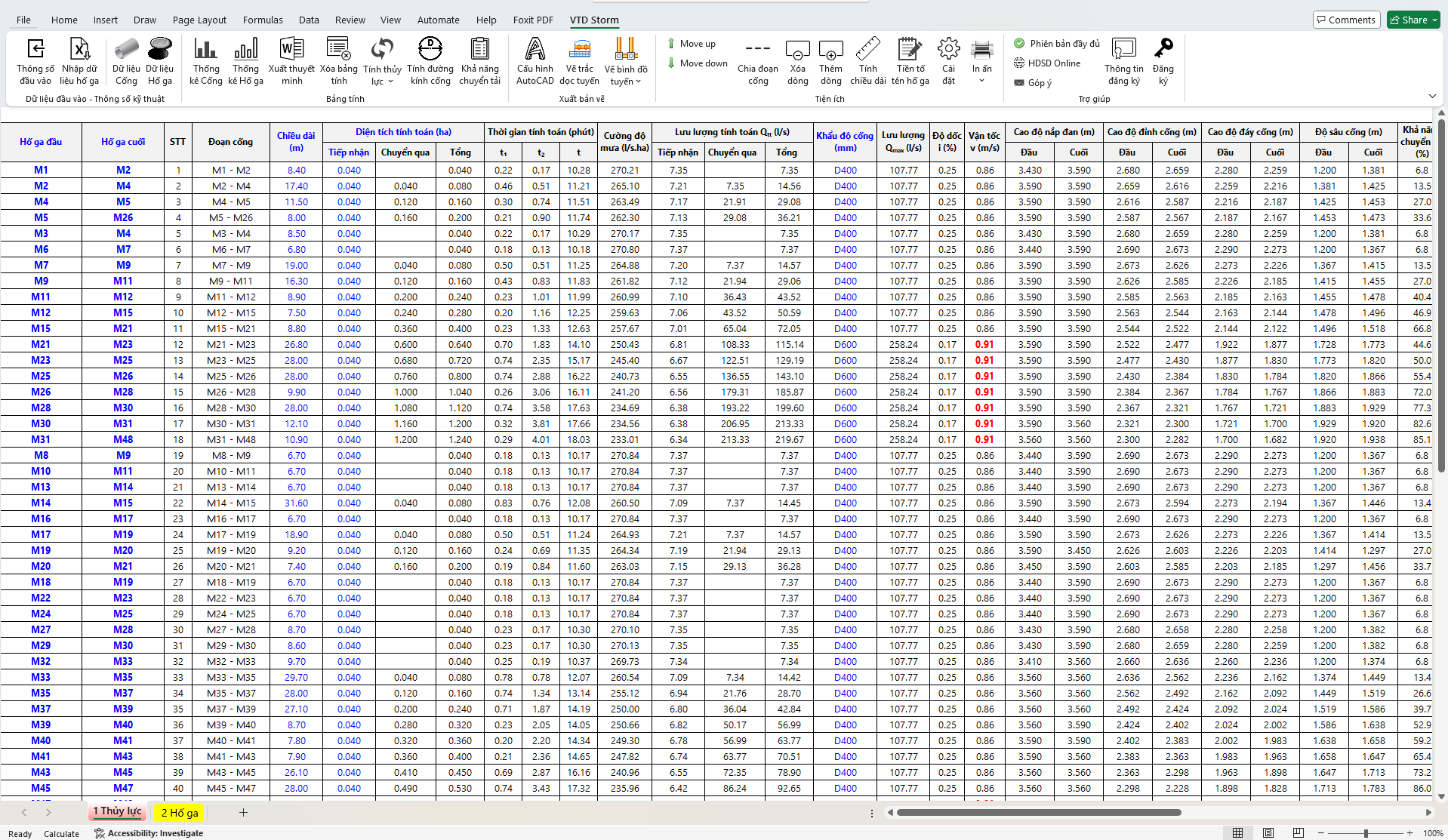

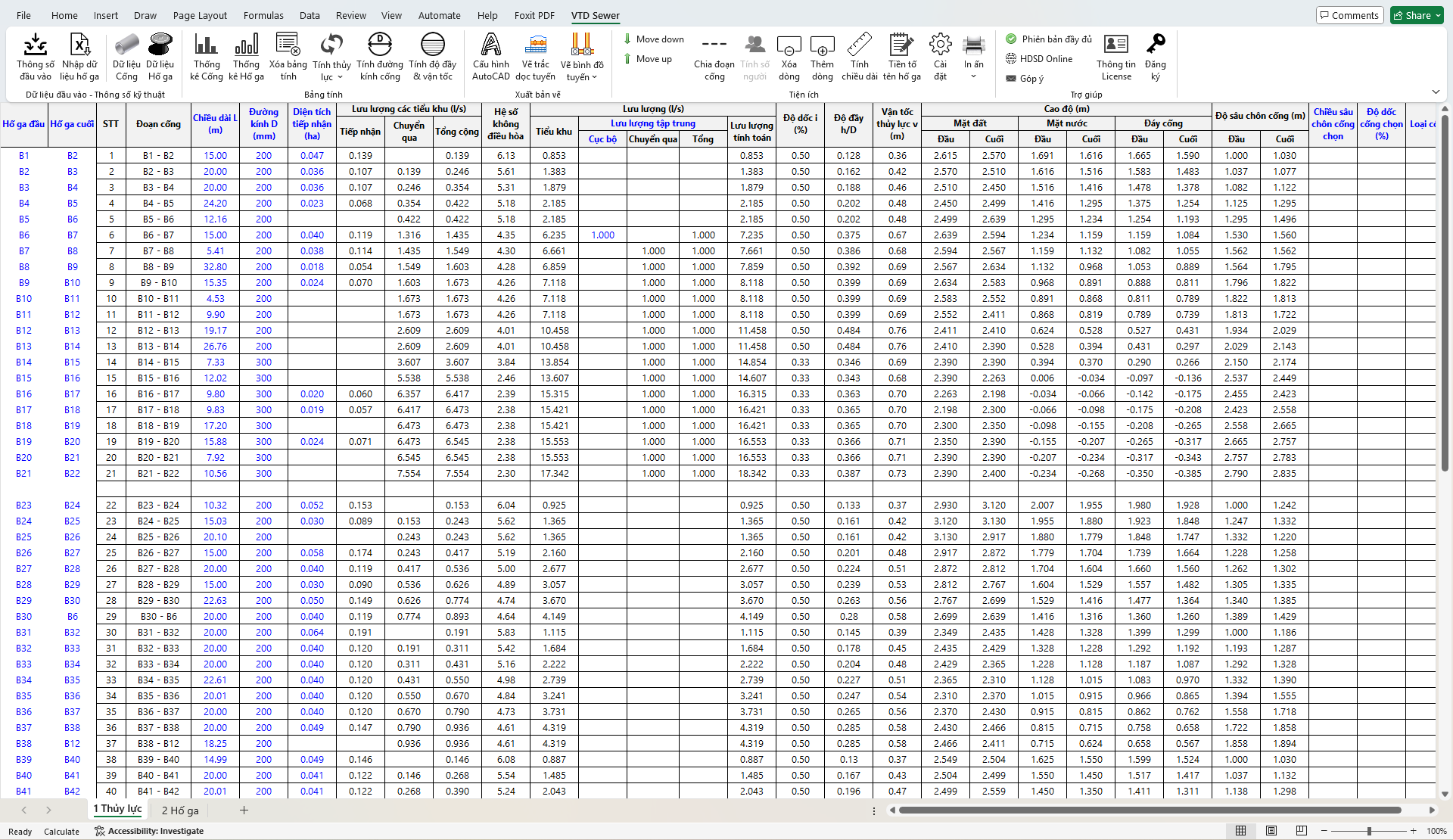

Giao diện trên nền tảng Excel

Các group giao diện tính toán

Kết quả vẽ trắc dọc một tuyến cống điển hình trên nền AutoCAD

Bảng giá ứng dụng

License của ứng dụng theo bảng giá như sau:

  • Offline
  • 1.000.000đ / 1 máy tính
  • Vĩnh viễn (theo thông tin mainboard)
  • Không chuyển đổi máy tính
  • Không nâng cấp lên bản Online
  • Standard
  • 500.000đ / năm
  • Theo gói mua
  • Chuyển đổi máy tính sau 3 giờ
  • Nâng cấp lên bản Pro
  • Pro
  • 800.000đ / năm
  • Theo gói mua
  • Chuyển đổi máy tính tức thì
  • .

Tải về ứng dụng

Download
Tải về ứng dụng bên dưới, chọn thư mục để ứng dụng tải về các thành phần và cài đặt.

Lưu ý: Phải có kết nối internet để ứng dụng tải các thành phần cần thiết. Người dùng chủ động tắt diệt virus của Windows Defender hoặc khi thông báo phát hiện virus như hình bên dưới, người dùng cho phép ứng dụng chạy để dùng bằng cách chọn Allow this file.
Để các lần sử dụng sau, không bị Windows Defender diệt mất file đăng ký (reg.exe), người dùng có thể tạo ngoại lệ cho folder như sau:

  1. Bấm phím Windows > Settings > Update & Security > Windows Security > Virus & threat protection.
  2. Trong Virus & threat protection settings, chọn Manage settings, sau đó chọn Exclusions, chọn Add or remove exclusions.
  3. Bấm nút Add an exclusion, và chọn thư mục (folder) chứa file cần được bảo vệ. Chọn thư mục dll trong thư mục cài đặt VTD. Ở đây ví dụ là D:\VTD\dll

Sử dụng Thoát nước VTD sau khi cài đặt

Sau khi cài đặt ứng dụng, người dùng sử dụng file Excel trong thư mục cài đặt. Mặc định sau khi cài đặt sẽ là phiên bản miễn phí.
Đăng ký ứng dụng, xem nội dung tại https://vtdvn.com/vtd-soft/active-license.html

Giới hạn của phiên bản miễn phí:

  • Chỉ vẽ trắc dọc và bình đồ tối đa 15 đoạn cống.
  • Không hỗ trợ chức năng cập nhật bình đồ
  • Tính toán thủy lực giới hạn 50 dòng
  • Hạn chế các chức năng, tiện ích bảng tính: không hỗ trợ tính đường kính cống & chia đoạn cống.
  • Giới hạn 6 đầu trắc dọc, giới hạn vẽ & thể hiện bản vẽ.
  • …

Mọi góp ý hoặc thắc mắc về ứng dụng vui lòng comment bên dưới hoặc có thể gửi email về địa chỉ info@vtdvn.com
